產品名稱:CTS絲印無底片製版
编  号:153415-807
型  号:153415-807
更新時間:2015.11.17
出品單位:
 點擊查看大圖片





印前噴墨科技之創新邁進




                                      龍 臣 印 前 科 技


                            Prepress Inkjet Technology


                                       Digital prepress CTF-> CTP-> CTS





          VCD示範影片 請先看線上展覽會 :



CTS絲印無底片製版 - Flexo Inkjet Prepress Technology CTP inkjet image on flexo plate - Flexo Inkjet Prepress Technology (flexotech.com.tw)



CTS + led/UV 曝光 - Flexo Inkjet Prepress Technology CTP inkjet image on flexo plate - Flexo Inkjet Prepress Technology (flexotech.com.tw)

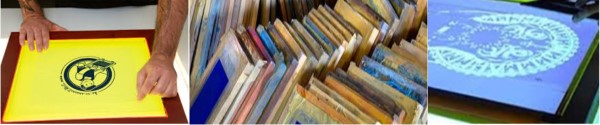

                                                              絲網直接成像(CTS)



拜噴墨噴印機蓬勃發展之賜,已經被成功地開發了一系列的方法和技術,可以將圖像直接打印到已塗佈感光劑的絲網上,而不須經過底片曝光。使用超黑色墨水直接噴印成像,內建在噴印機頭上的LED可進行免真空吸氣的紫外線曝光處理,完美地同時完成這兩項作業。




SGIA




SPECIALTY GRAPHIC IMAGING ASSOCIATION







                     CTS 八大優點  好處多多


                     1. 可使用原來製版感光乳劑與所有設備及藥水

                     2. 直接將影像噴印在塗好乳劑的網框上

                     3. 噴頭上配置IR乾燥燈使影像不會擴散蔭開

                     4. LED/UV隨之曝光乳劑層,使無影像部分硬化

                     5. 不必再經真空吸氣及曝光程序即可使用現方式進行沖水顯像

                     6. 節省很多工時及因吸氣不良而導致的製版失敗(印刷不良或需要重作)

                     7. 直接成像,影像與絲網零空隙,零距離,製版效果優印刷效果最清晰最尖銳

                     8. 其他作業程序與原來製版步驟完全相同









                 CTS 網版製版的將來式



NozzleBlack CTS網版噴墨成像製版機是 免底片+免曝光的哦!(當然也是免真空吸氣了) 下機後直接拿去沖水顯像即可 其餘步驟都與原來的相同 !

關於採用CTS製版方法之後針對照相製版感光底片材料及舊有設備及等的淘汰,以及在人員方面的精簡,謹列如下幾點供您參考。而詳細的員工人數簡縮則須由您依照相及製版現場的工作編組情況來判斷,人員的節省及工時的縮短應可加速說服上級主管的認同:


1.感光底片日易昂貴,終須退場。出片機/沖片機等機器老舊維修不易/藥水/電力的耗費等都可節約下來,此班人員應可縮編(?)

2.製版部門處理底片曝光/置框吸氣等工作視CTS機器的多寡,可減少相對的人力(?)

3.作業時間方面節省,也可減少置框,置放底片,吸氣曝光等工時詳細也要由您來估算。


最重要的還是清晰成像的印版,更精美的印刷效果以及失敗率的降低......

其他的製版步驟與程序依照原來的作業方式進行。

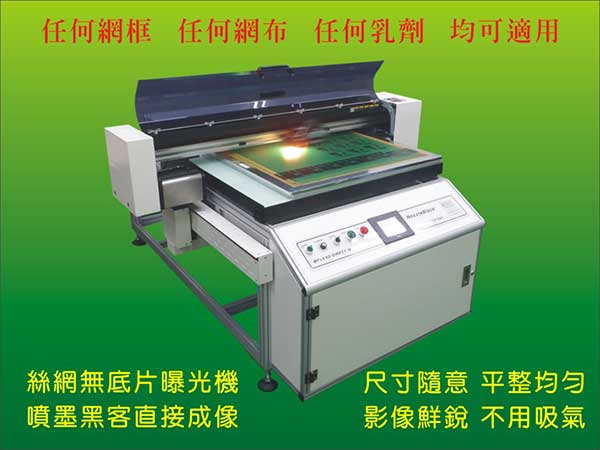

  使用創新技術的NozzleBlack CTS噴印機



                                                 噴墨黑客CTS 仿間他牌有何不同



  在過去的十年中,CTS直接噴墨成像, 使用於絲網印刷製版的網框上已經非常普遍。這歸因於噴印技術的貢獻,噴墨打印機正通過嶄新的噴嘴技術在所有應用中蓬勃發展,幾乎涵蓋了我們生活的各個領域,包括3D的打印應用。

  但是,大多數CTS打印機都採用了鉗夾網框系統,將框架固定在擴展的平坦區域上,以便打印圖像。這總是會因絲網框架變形而引起問題,從而無法獲得清晰,精細甚至均勻的圖像。這是一般CTS打印機的主要弱點。

  NozzleBlack 噴墨黑客CTS打印機配備了非常精準的平台表面,您只要將網框放在平台上即可,只要能覆蓋整個平台區域,就可以放置多少網框。對於這些不同尺寸相異設計的多幅圖像,可以通過RIP軟件一次性同時地進行處理來打印出影像。

  NozzleBlack CTS打印機上使用了一項創新技術,以便將清晰,精細,均勻的圖像打印在塗有乳劑的絲網表面上,無論框架是否方正,是否為平坦。這種獨特的噴墨黑客CTS技術,僅在絲網上進行影像的打印,而與網框無關。





     噴墨黑客CTS 巨無霸成像噴印機



                       64 x 110 inch (1626 x 2800 mm)




現在,我們可以通過免用底片, 不使用真空吸氣並且無需再進行曝光來製作網版而為您提供52 x 110英寸(1320 x 2800 mm)的超大尺寸型Jumbo CTS噴墨打印成像機,從而使絲網製版變得非常簡單,容易,快速方便來處理當今世界上使用中的巨型網框。只需想到製作大型底片的製作就頭大了, 如何使用這些又厚又大的網框與底片進行真空吸器及曝光? 如何檢查以及如何趕走底片與絲網中間的氣泡? …..您就知道這台超大型噴印機可以為您帶來經濟而完美的好處及收益。


本打印機在噴印機頭上裝有遠紅外燈,可瞬間乾燥黑墨避免圖像的擴散。裝在噴印頭上的LED / UV也可在打印的同時進行曝光。這種紫外線可以對絲網上所塗佈的任何乳液進行硬化曝光,並具有可調節光量大小的旋鈕,以適應各種不同硬化速度的感光乳劑(根據各種乳劑的不同曝光時間),黑色影像可以直接打印在乳劑層上完全不需要抽真空即可進行曝光(固化)。


此外,可製作的最大尺寸為64 x 110英寸(1626x 2800毫米) 並且可以得到又尖銳又均勻的影像。這對於NozzleBlack CTS噴印機來說也完全不是問題,因為我們採用的是日本最好的X軸打印機,只有這樣才可獲得清晰,高解像率的影像。 由於現在可以在絲網上直接成像與曝光,因此不再需要巨型膠片,無需抽真空,也不需要曝光。這意味著不僅可以不計底片的成本,節省設備的資本投資和減少大量的人工使用。


這種CTS噴印機還使用了一項創新技術,可以在塗有乳劑的絲網表面上打出清晰,精細,均勻的影像,無論框架是否有歪斜與平不平坦。這個獨特的技術,僅在絲網上進行打印保證平坦,而與框架無關。


此項新技術是目前世界上最簡單 /容易 /快捷 /經濟/ 投資少 /生產成本低 /損壞少 /故障少 /勞動力少的絲網製版法。



堅強技術團隊 提供支援服務



CTFCTPCTS




                                                            不停的創新 是我們成長的力量


                       繼續提供印前整體解決方案, know how 與技術售後服務







服務印前领域在位45 (since 1974),从凹印,柔印和凸版印前的制版材料與设备开始,由小到大,从液体樹脂FlexoBag版到固体版,由溶剂洗版到水洗柔版,从底片到版材。台湾台北的 龍臣印前科技公司 在全球市场赢得了声誉,并不断开发和创造各種印前技術的新方法和新应用。


雷射黑客加黑機簡單好用



  LaserBlack雷射黑客 加黑機 是喷墨打印机在21世纪初期還没有流行的第一个想法和产品來製作底片。那时雷射列印机被作打印文件的機器是很普遍的,并且是作為在使用製版相机複製底片時,可以做为原稿的圖文 , 因為列印出來的文字與圖像在當時是最清晰好用的。但由於碳粉的颗粒不够微细不能紧密地排列而存在著空隙,因此產生黑濃度不够因而曬版不良的現象。

    雷射黑客加黑機实际上是一种简单的涂布机器,通过使用水性溶液溶解碳粉,產生均匀的黑墨层彌補碳粉間隙以增加不透光度,影像也不会擴散,没有或少有点線字的變形,而且获得黑色的濃度通过透射濃度计测量可增加3倍達到4.50。这是一種底面制造的成本和设备最经济的方式,因为每个办公室当时都是普遍使用雷射列印机來打印文件的。


  LaserBlack加黑機 在全世界十年间如此广泛被使用,但其尺寸仅限于A4A3,因为市场上没有大尺寸的雷射列印机,即使有的話它的价格昂贵以至于没人会购买它。客户对大尺寸底片的需求使我们继续研發喷墨打印机的墨水和薄膜,以能经济實用,并取代很快就会在地球上消失的感光底片。


CTF噴印底片 感光底片的品質 又可重複使用


    幸运的是,由于開發雷射黑客加黑機的经验,我们很容易地進入喷墨打印机的研发新領域,只要我们能找到合适的打印机,合适的墨水,合适的胶片和适当的作業软體,能够精确地RIP出微細網点,并做到只需点击一下,没有经验的人員也能完成分色過網的工作。由於科技的创新,新的喷墨打印机具有更精细的網點再现能力和更低廉的成本與投资效益,使得喷墨打印机出的乾式底片与来自感光底片一样地美好,并且成本低于照相底片。使梦想成真。

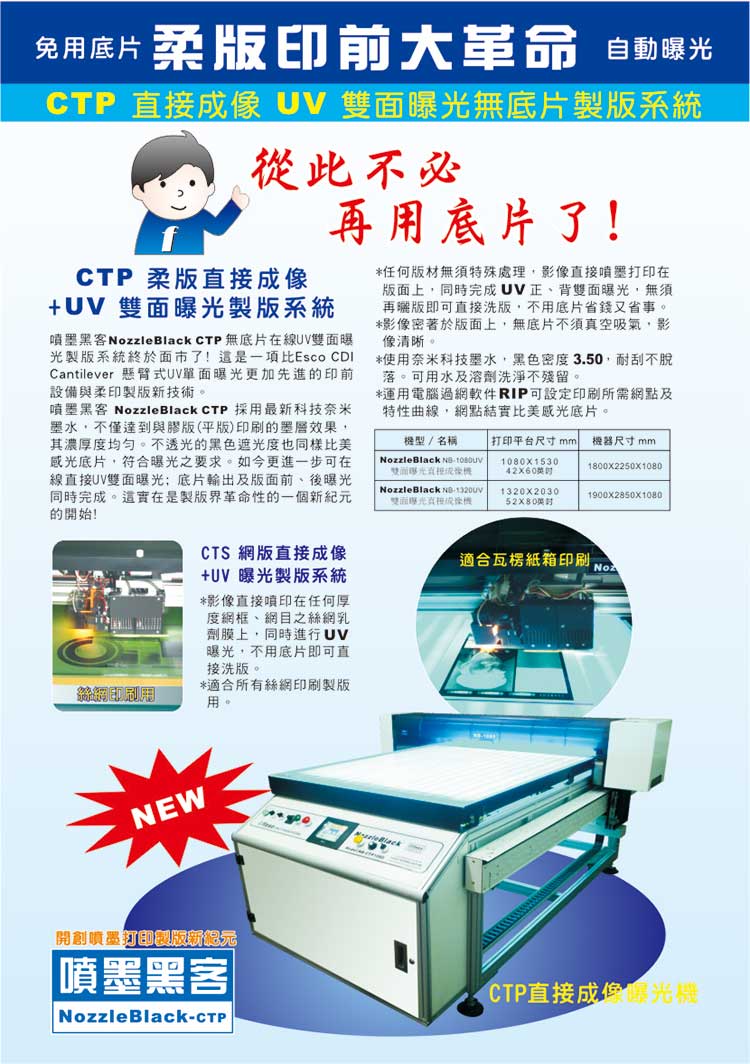

 CTP直接成像於印版免底片



    乘勝追擊,CTF(電腦到底片)已使底片能适合印版曝光而被印刷业界广泛接受後,现在我们的思考方向不止于此。而想到不使用底片,不用真空吸氣,這使我们必须更加专注于直接成像在印版(任何印版)上的技術,现在我们真的能够直接成像在任何印版上而不需用底片,也不需有吸真空來曝光可以有效防止制版的失败與重作。

    为達到此目的,通过喷墨打印机的CTP(電腦直接成像)的夢想也实现了,不需使用價昂的数位印版,昂贵的設備也不再需要,任何种类的印版都可以直接成像在其上。此外,通过使用LED的新科技,也可以在打印机的喷头上安装UV灯,同时進行印版的曝光或硬化表面以保护表面不於搬運時受損,这对于大版制作尤其方便。


 CTS 網版免吸氣免曝光



  絲網制版时版框的真空吸氣不良始终是一大问题。CTP直接成像科技也可使用於丝网制版,因为它也是感光乳劑的涂层。版框厚度達到一到两英寸,在曝光期间很难做到完全的真空吸氣以致底片與絲網密接不良,如果其中的气泡或真空吸率不够强勁,将會失败并且必须再次重做。網印師傅知道何种乳劑可對抗何種溶劑适合哪种印墨以進行正确的印刷作業。除了这个CTS(電腦到絲網)直接成像技術以外,LED / UV的在线曝光(免用胶片/免用真空/不再曝光),也没有必要改变你所使用的乳劑,更是師傅所樂見的 , 這也可以防止更换乳劑給師傅帶來的困擾。

    總之CTFCTPCTS是我们团队近年来的创新发展。 CTF现在能够制作高达175 lpi網点再现的胶片,质量与照排机制作的胶片一样出色,适用于平印,标签和包装薄膜的彩色印刷。 CTP平台式打印机现在可尺寸可達到64 x 110英寸(1626 x 2800 mm)的巨型印版制作,可适用于摩托车包装的巨型瓦楞纸箱印刷。而CTS打印机现在不仅可适用于大型框架直接的成像,而且能够同时在眾多小網框上喷印图像,只要多個框架可以放在平台上,免用胶片/免用真空吸氣/不用再曝光就可以快速进行显影和制版的作業了。



NO FILM


不必真空吸氣  /  不必再行曝光 !






  免底片免吸氣絲網直接成像LED/uv曝光


可精準噴印成像於絲網表面  忽略經由網框的扭曲變型




Computer To Screen direct image system


網版數位製版直接成像技術

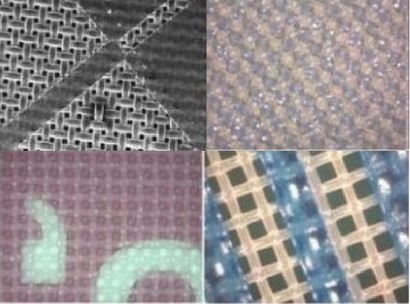

(CTS 直接成像放大ˋ圖 - 無底片, 免吸氣, 機上曝光, 尖銳影像)


X 100 Enlargement  x 200 Enlargement  x 300 Enlargement

                             絲 網 目 數 / 350    絲 網 目 數 / 180   絲 網 目 數 / 135





全部鮮銳清晰的影像重現


     傳統網印製版過程圖  張網→塗布→製稿→底片→吸氣→曝光→顯影→乾燥

     CTS成像+LED曝光   張網→塗布→製稿→  直接成像+曝光  →沖水→完成



  可用原來使用中的乳劑(不必特殊配方)可以使用原來的印墨,溶劑與刮刀印刷

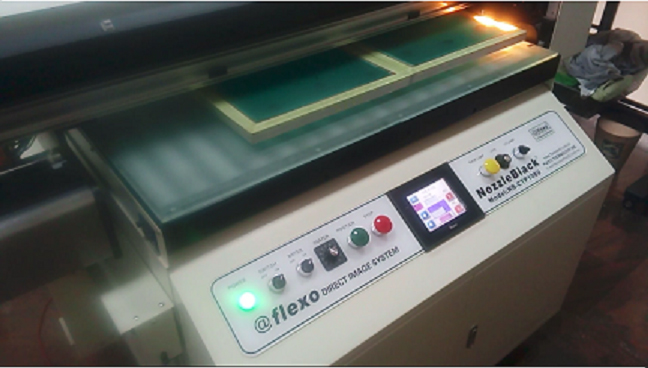

     NozzleBlack機器尺寸: 42x60 inch=108x153cm

                                         52x80 inch=132x203cm


                 同時多塊印版噴印 只要排得下即可









絲網印刷直接製版(CTS)系統概述




    隨著平印CTP技術的廣泛應用,電腦直接製版已逐漸普及並成為主流的製版方式。同樣地,絲網印刷業者也一直很想開發並應用這種直接製版技術,網印直接製版(CTS- computer to screen)在國外已經發展了很多年,並已成熟使用中。

一、  CTS的發展歷史

    早在二十世紀90年代末期,美國率先推出了CTS系統。早期的CTS系統各自定位於不同的網印市場,有的定位於服裝網印市場,有的定位於裝飾材料的網印市場。CTS系統將數位稿件經RIP轉換成圖像,然後把圖像數據發送到噴墨打印機, 使用LED / UV附加在噴頭,使影像噴印和UV紫外光同時直接曝光在絲網上形成圖像之後直接沖水進行製版。

二、  CTS系統基本組成及工作流程

    CTS系統 重要的設備就是網版成像輸出設備,所以一般系統名稱都是根據輸出設備的名稱來定的。例如 NozzleBlack CTS 絲網直接噴印成像曝光機。








    (一)CTS系統的組成基本上和DTP系統組成差不多,但輸出設備卻有很大的不同。通常CTS系統由以下幾個部分組成:

    1、圖文輸入部分:這部分將原稿數位化以及輸入各種數位化文件。

    2、圖文處理及排版部分:CTSDTP一樣也是使用傳統的圖像處理軟件、圖形處理軟件及排版軟件,如PhotoshopFreehandCorel drawIllustrator以及Page maker等軟件來處理圖像、分色、過網的排版。

    3RIP:同平印一樣,CTSRIP就是將各種圖文文件及PostScript文件進行解釋,讓網版輸出設備能夠理解,並控制網版輸出設備工作。CTS同樣可以接受各種設計軟體文件及EPS/PS/PDF等文件,並能把這些文件轉換呈分色的網點。

    4CTS作業也需要在正式輸出之前打樣進行版面檢查。打樣設備可以採用噴墨打印機,也可以使用專用的打樣設備。

    5、輸出設備:網版輸出設備是CTS的重點也是難點,主要原因就是網版輸出設備的價格太高又沒有相應的生產技術。好在有新世代的噴墨打印機相續問世,通過輸出設備噴出的高濃度之黑色油墨在塗好感光乳劑的網版上, 加以使用LED / UV附加在噴頭使影像噴印和UV紫外光同時直接曝光在絲網上形成硬化圖象之後直接沖水把未硬化的部分沖掉以進行製版。

    (二)CTS系統的工作流程

    1、數字化設備:掃瞄儀製作檔案,用來生成數位圖像;

    2、在圖像處理軟體進行處理及分色與過網的工作,以生成CMYK四色網點或專色網點的圖影像;

    3、在圖像軟體或組版軟體中進行圖形製作、圖文混排並生成最後輸入大版的文件;

    4RIP接受排版文件對各要素,生成頁面圖像並控制打印機直接印出絲網的印刷影像;

    5、不必真空吸器、不必再行曝光就可顯影製版,形成絲印網版。

三、  CTS系統類型

    上述噴墨系統的好處是不需要真空抽氣裝置也不需要再行曝光,傳統絲印製版方法中真空裝置是必需的,用來保證膠片和網版感光層的密接以減少圖像損失以及失敗重作,更重要的是,在噴印作業時 已經就同時曝光完成了。關鍵問題是黑墨必須具有足夠的濃度,足以阻擋後面曝光時的UV光;另外這種噴墨系統可以採用傳統絲印製版的感光乳劑,並且能夠實現噴嘴自動清洗,及墨水補充自動化 使用非常方便而且已被大量採用了。







                              右邊為裝置在噴頭上的LED / UV 光源 隨噴頭移動同時進行曝光

                                    (左邊黃色則為 IR遠紅外線使影像快速乾燥用)







感光底片消失後怎麼辦呢?




前幾波的感光底片大廠宣布停止製造與感光底片即將終止生產的謠言在市場上頻傳,最近同樣的再次謠傳又在印刷製造業界中散播開來,底片使用業者該如何去因應,如何選擇替代的方案,以應付爾後印刷生產所需呢?



以下為對應的方式提供給界來做選擇:


        CTS (Computer To Screen) 無底片成像技術


這種直接噴墨成像在版面上的最新技術,就是把原來噴印在膠片上以製成底 片的方式,就直接將影像噴印在版面上可省去底片,而且因直接成像,膠片與版材間零距離,使影像非常的鮮銳而且可省去真空吸氣(尤其是網版的網框)和版材搬運的麻煩與受損(尤其是大版材時),所須的材料只是噴墨機的墨水,不必使用膠片,可使製造成本降低很多,作業的過程也省去了不少的步驟,工人也可以更快速操作減少作業時間。其原理是把噴印底片的部份搬到一個平台上面,任何版材只是放在平台上就可以噴印成像,其噴印的時間就如同噴印在膠片上的時間一樣而且可以免用膠片,平台上面可以加上紫光線燈管在平台上就可直接進行曝光,噴頭的後面又可加掛IR(紅外線)以行墨水的即速乾燥,又可加掛LED / UV(紫外線)影像噴完後,就可馬上行硬化曝光。這是第二種選擇也是目前瓦楞印刷版與網版製版業者的最愛,將來可不怕感光底片的消失。









世 界 第 一 台


免底片 - 免吸氣 - 機上曝光


        CTS 直接噴墨成像 + led/UV 曝光打印機



2015年10月05日是一個值得慶祝的日子,因為這一天在我們的NozzleBlack CTS實驗室中,又完成了一項絲網印刷製版界的新創舉

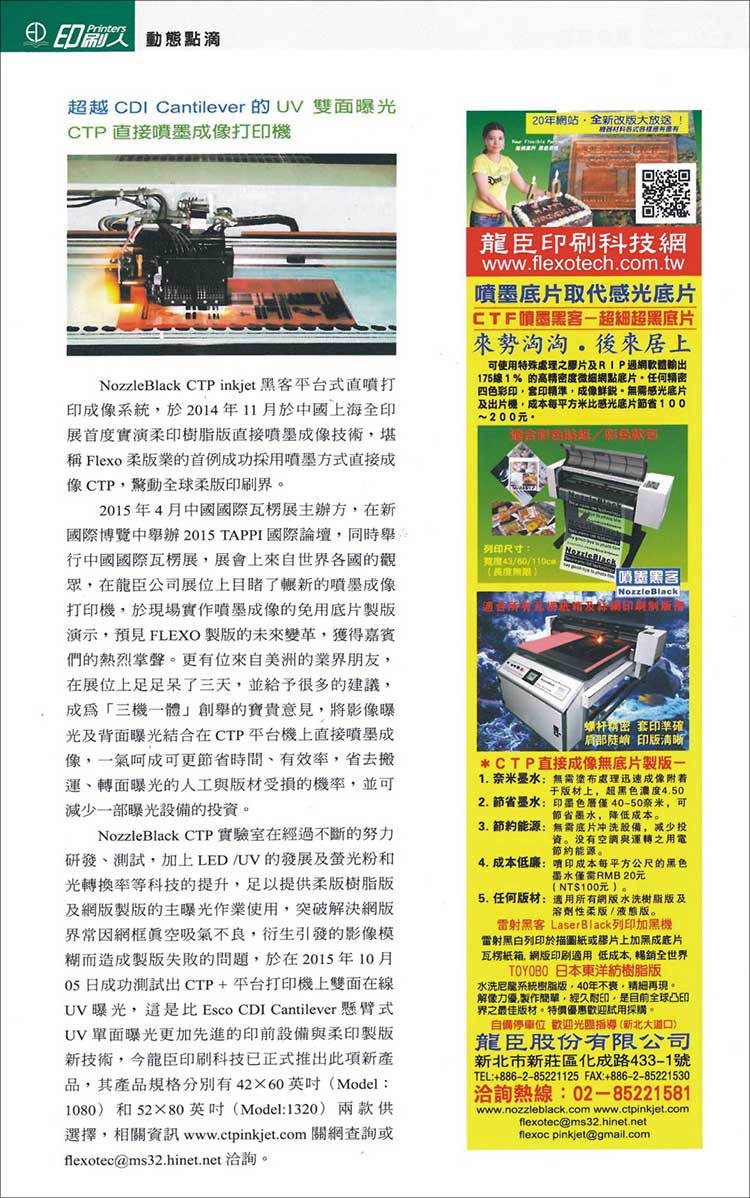

NozzleBlack CTS inkjet printer direct image on screen噴墨黑客平台式直接打印成像系統自從2014年11月於中國上海的全印展首次實演以來,在業界採用噴墨的方式直接在絲網印版上成像,首創獨特的方法,驚動了全球絲網製版印刷界的朋友。

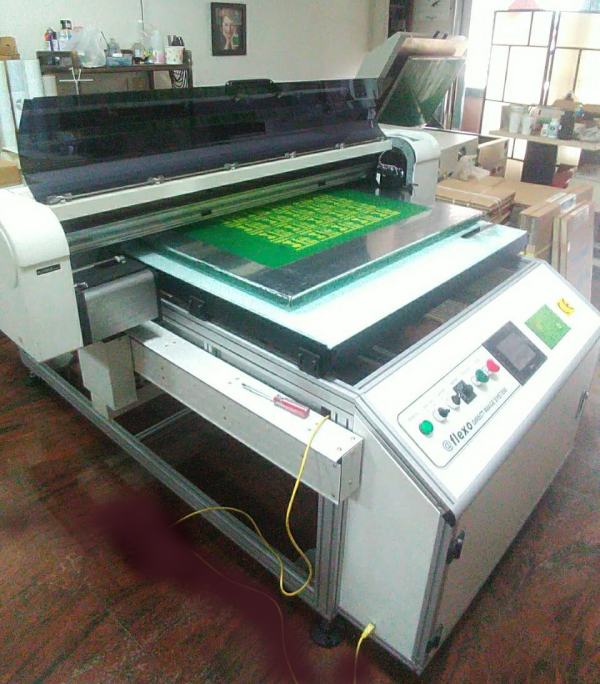

                兩個以上網框 可以在平台上同時噴印的情況



展會上各國嘉賓眼見免用底片製版的噴墨成像打印機,輾新的呈現在眼前,目睹噴墨成像現場展示表演的一幕,也預見了絲網製版將來的變革,掌聲不停。有位美洲來的業界朋友,帶著秘書小姐在我們的展位上足足呆了三天,也給了很多的建議。



此次完成的創舉就是他給我們的寶貴意見,未何不把影像曝光就在CTS平台機上, 一氣呵成不是可以節省更多時間更有效率嗎? 眾所周知, LED /UV的強度發展關鍵是在於晶圓,螢光粉和光轉換率等科技的提升,所幸這些相關技術多是台灣科技界頂尖的強項最近已都獲得突破足以供給網版製版的曝光作業使用。這也正可解決網版界的朋友最常發生因網框的存在衍生的真空吸氣不良引發影像模糊而招致製版失敗的問題。







        NOZZLEBLACK-CTS 網版無底片直接成像曝光機 的十大特點:


          1.可使用原來製版感光乳劑與所有設備及藥水

          2.直接將影像噴印在塗好乳劑的網框上

          3.噴頭上配置IR乾燥燈使影像不會擴散蔭開

          4.LED/UV隨之曝光乳劑層,使無影像部分硬化

          5.不必再經真空吸氣及曝光程序即可使用現方式進行沖水顯像

          6.節省很多工時及因吸氣不良而導致的製版失敗(印刷不良或重作)

          7.因直接成像,影像與絲網零空隙,零距離,印刷效果最清晰最尖銳

          8.其他作業程序與原來製版步驟完全相同

          9.採用伺服馬達+ PLC控制傳動步進系統 多色套印最精準

         10.噴印成像是以絲網平面為基準 無關網框扭曲,變形或不平整














CTS-絲網印刷 直接成像製版

-   無底片製版新技術  -


提到網版印刷的直接成像無底片製版,如果在過去的時代,都會讓人想起一組龐大的機器使用一個大型的投影裝置及非常強烈的紫外光設備以使UV影像投射在網版上直接成像就如同一部超大型的投影機一樣,以便投射出紫外光束使絲網上的乳劑感光硬化後,用水洗去印紋部分,以進行印刷。


然而由於現今噴墨列印的廣泛應用性與多才多藝性能,能夠呈現精細的影像已是輕而易舉的事情,直接噴墨成像在無經過處理或塗佈的媒介上已經不再是問題,是故使用市販的噴墨印表機將電腦上的影像轉印在絲網的網框和任何版材上,直接成像,以取代使用感光底片成為無底片製版的方法也成為未來製版界無法避免的新趨勢。



這是因為絲網印刷CTS無底片製版的好處多多 :

1.從此不必再使用聲聲高漲的感光底片,就連沖片機/藥水/電力也都節省了, 若不計算出片機之投資成本,每米平方製作成本可由新台幣600元以上降到100元,單是不再使用輸出底片每平方米的製作成本就可滅少500元以上了, 要記住這就是你增加的利潤鈔票就是如此輕鬆入袋。

2.若是再繼續使用傳統的出片機輸出底片的話,感光底片出片機實際上已經是即將面臨被淘汰的產品,價格太昂貴不說, 就連平版印刷使用過剩餘價值再利用的二手出片機,使用至今也都面臨須要更新設備的時候,若不更換,則高漲的零件及維修費用也會貴到令人吃不消,更不用說感光底片成本之高昂以及維修沖片機器,沖片藥水及電力(空調)費用之浪費了。


3.新世代的CTS網版直接成像製版系統,不只可以直接噴墨成像在任何厚度的網框上面之絲網和適合所有品牌的乳劑之外,最厲害的是也可以完美噴墨成像在任何尺寸網框的絲網上不論框框的高度是否一致也不必逐一鎖緊網框操作實在方便。因此對絲網製版用戶而言更是一個大福音,爾後影像可直接噴在絲網乳劑膜上了,這是因為噴墨黑客影像可以直接零距離地和絲網上的乳劑密接且不會變形,不會膨脹也不會脫落。


4.噴墨黑客網印直接成像打印機完全使用全新奈米墨水(Nano 20),因為是奈米科技, 所以不只黑色密度因而大大提昇,且噴嘴不易阻塞可保長久暢通,又因奈米科技使墨層不會有針孔產生也不會脆裂,黑色密度呈現在3.50以上與感光底片完全相同,最適合對應所有製版方式中曝光時間最長久且對濃度要求也最高的製版。


5.噴墨成像完成後,墨水立即乾燥,不只耐刮不會擴散,不會膨脹,可永保影像清晰以進行通常的UV曝光硬化程序,而在之後的水洗沖版過程中卻可以很快地被溶解被沖掉不會有殘留影像保證尖銳清晰。乾燥,安定處理等的後製版步驟則與傳統製版完全相同。


6.因為直接成像在絲網上,曝光時就不必再使用吸氣馬達,從此脫離因吸氣不當或因網框而漏氣造成影像模糊導致失敗重做的噩夢,以後的晒版機就不必再裝有吸氣的設備,如此一來,不只製版更快速,而且因不會有吸氣不良的問題從此解除吸氣問題的夢魘也不必再擁有體積龐大又占地方的真空吸氣機了,保證製版作業不會再有失敗發生。製版時間也因而可節省10-20分鐘。

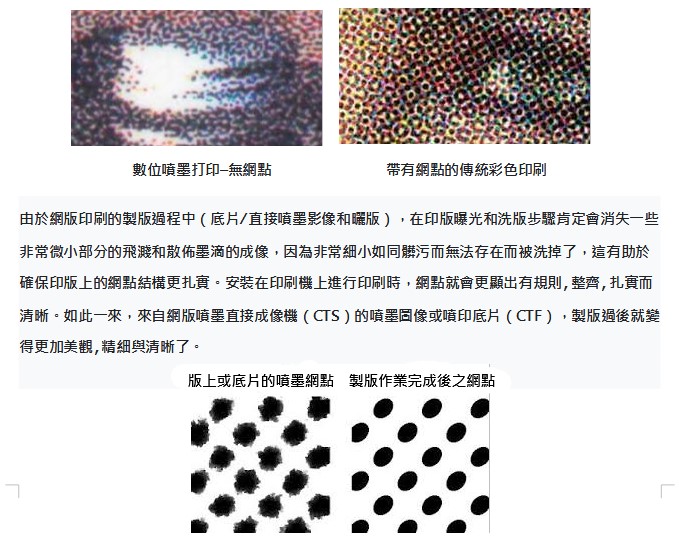

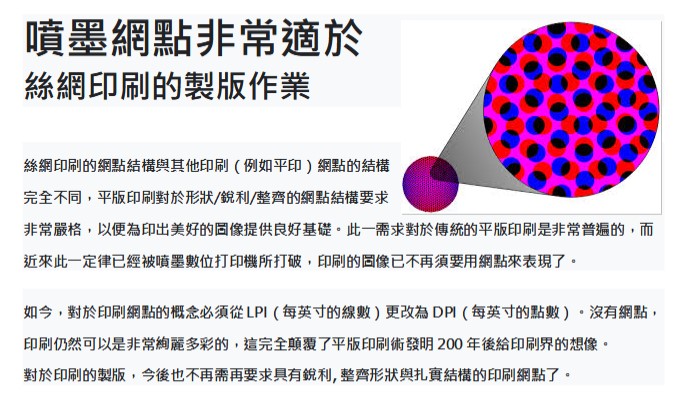

7.圓形網點清楚呈現,線數可達到60 LPI 個個又圓又實, 足夠絲網印刷之品質需求,是目前最經濟方便,又能百分百成功, 製版不須師傅也不會失敗的嶄新無底片作業方法。


8.任何繪圖軟件均可繼續使用,本機網點產生軟件RIP可產生任何形狀任何角度的結實網點與感光底片出片之印刷網點完全相同, 漸層版與平網的印刷表現與輸出底片的方式也是同樣的優良,尺寸方面也同樣的穩定,保證對位非常準確。

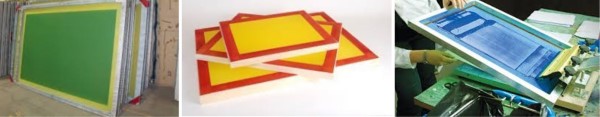

            任何網框 任何尺寸



            任何網布 任何乳劑




綜合CTS無底片絲網製版的新技術,以下結論,以供簡單方便之介紹與推廣:


A.不只不再須用感光底片,就連製版的影像也可以直接從電腦直接成像於任何尺寸任何網框厚度的絲網上,達成真正的CTS (Computer To Screen) 電腦成像。

B.“噴墨黑客"打印機的價格非常低廉就和市售的一般,不必再花大投資去採購昂貴的成像機,任何中小型的製版廠和印刷廠都用得起它,所需的耗材也只有黑色印墨而已,製作成本很低。


C.不必再用吸氣馬達保證成像尖銳清晰,不會發生在曝光時因漏氣或中間仍有空氣而因看不見,形成影像擴大模糊,而導致製版失敗的問題,從此製版百分百成功。


D.CTS直接成像製版簡化製版程序使作業變得更簡單更方便,製版時間也可減少10-20分鐘以上,絲網製版的歷史将從此被改寫,製版作業再也不必依靠師傅製版也不會失敗了。  www.ctpinkjet.com





噴墨黑客CTS免底片免吸氣直接成像機


常 見 問 題 解 答



(網版直接成像製版)




1. 免底片免吸氣噴墨黑客直接成像機是如何被研發出來的呢?



2006年,自從雷射黑客加黑機由龍臣印刷科技開發量產上市之後,全球2萬名

絲版製版用戶對於它的實用性非常地喜歡並肯定其快速低成本的優點,但對於尺寸只有A4 / A3感到太小不夠使用,很多需要使用大尺寸底片晒版的使用者,於是提出開發低成本出片方式的要求。龍臣印刷科技的研發小組於是有了更超越的構想讓沒有經過塗佈處理的任何透明膠片也可以用噴墨的方式噴印出黑色的底片,以降低製作成本,黑度夠黑,而且可百分百成功。因為這項創新是可以噴印超黑的墨層在任何未經處理的膠片上,所以也可以噴印在任何塗佈有感光乳劑絲網的表面上。噴墨黑客NozzleBlack CTS噴墨成像機於是問世,這是雷射黑客加黑機上市後第8年後的2014年。



2. 使用噴墨黑客直接成像機有何好處呢?



a.  不再使用膠片,成本只是黑色墨水,降低成本

b.  不用真空吸氣,不會有吸氣不良

c.  曝光可隨機進行,節省人力並減少工作時間

d.  噴印後同時進行led / uv曝光,使感光感光乳劑硬化



3. 噴印製版精度與濃度如何



絲網框在塗佈感光乳劑之後即可上機噴製影像

黑色濃度可達3.50以上,其解析度可達85線,網點圓滿結實可晒出尖銳清晰的細點與細字,非常適合絲網印刷製版的使用



4. 墨層容易掉落嗎?



在噴印之後有熱風馬上吹乾墨水影像不會擴散,暈開,黑色影像不會掉落



5. 噴墨黑客CTS成像機使用何種墨水呢?



噴墨黑客使用水性墨水它是一種高黑濃度的奈米印墨,只要薄薄的一層就有超黑的濃度在曝光時,能夠扺擋紫外線的透過



6. 墨水的消耗量呢?噴印速度呢?



噴墨黑客墨水的消耗量為每米平方10-20ml(毫升)視黑色域多少而定,噴印速度每小時1.5-3.0米平方也就是20-40分鐘可印1米平方(視機種及設定條件而異)



7. 最佳再現為多少線數?



噴墨黑客建議您配合工作所須的RIP軟件,最佳線數可達85線,足夠網版印刷的使用,綽綽有餘,分色過網從此不必師傅會使用電腦的人即可操作自如



8. 墨水有毒性或含有害的物質嗎?



使用的黑色墨水為水性,對綠色環境非常友善是一種不含毒性及有害物質無臭無味的墨水



9. CTS的機器須要放在何種地方?



最好是在有空調的室內,因為是同時製作底片及製版,所以須要一個乾淨,清涼,乾燥的工作環境,製作出來的版子就會乾淨漂亮



10. 那裡可以買到墨水,有否運輸上的問題?



印墨與清潔液可自行裝填在700ml的墨匣中,可以噴印35-70 m2的絲網上。請注意,切勿使用其他墨水,因為不同成份的墨水會導致噴頭的堵塞與損害而致不堪使用。可向經銷商購買或直接向本公司採購,不會有運輸上的問題



11. 噴印後如何去除黑色墨層呢?



a.  在顯影時使用高壓噴水可同時去除黑墨區域

b.  其他製版步驟都和傳統方式相同



12. 有否其他墨水可以使用呢?



不,嚴禁使用其他的墨水,因為墨管與噴頭都很容易會堵塞與受損,

    同時您的保固服務也會因此而消失



13. 黑墨會很快地乾燥嗎?



是的,我們的機器配有紅外線燈發出熱氣並用風扇快速吹向噴好的影像,以防止印墨的擴散,使影像清晰又乾淨



14. 為何可以噴印網版(網框)呢?



a.  CTS噴印機的高度可調高至100mm所以能夠接納所有的網框的噴印

b.  網框若有扭曲時,我們有特殊方法可以平整地噴印在絲網表面上成像

c.  本機可放置很多個網框在平台上,同時進行噴印而且可以自由放置不必鎖死網框。



15. 噴墨黑客成像機須要常常調整嗎?



只要插電每天都會自動清洗四次,每次的使用自動清洗的功能就會有作用。除非發現影像髒污或經一段時間沒有使用時才有需要



16. 噴墨黑客的保固期限為何?



保固期為一年,除了噴頭之外(因原廠無保固)

若使用其他墨水而發生故障恕不服務



17. 噴墨黑客成像機有何使用要領?



    a. 最好每天都印,並且遵照我們的教導與指示來噴印,永不使用其他墨

       水以免噴頭發生問題

    b. 噴墨黑客成像機只要插電並開機就會自動頻繁的清洗噴頭以隨時保

       持噴印之最佳狀況(請注意,插電並開機)

    c. 隨時注意墨水及清潔液量以應付每日的作業,尤其是在製作超大面積

       版材噴印之前



18. 使用噴墨黑客成像機量產時要注意什麼?



 越大的網版越好做,而且省掉越多的人工,免底片免吸氣,100%成功



19. 墨水用量 不知如何呢?



    使用噴墨黑客負底片成像機的成本就是墨水而已,每平方米的影

    像使用10-20ml的墨水(視設定條件而定),其用量非常節省。



若有其他問題,歡迎隨時提出以便答覆 www.flexotech.com.tw  flexotec@ms.32.hinet.net
