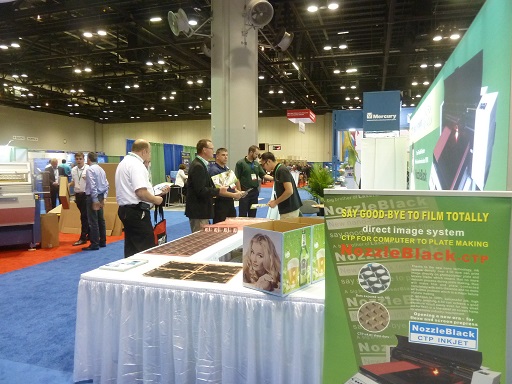

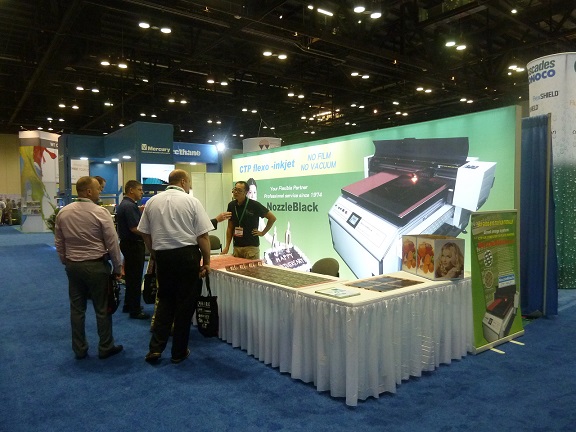

 美國超級瓦楞展 (Super Corrugated Expo)10月17-20日慶祝100周年選在佛羅里達州的觀光聖地奧蘭多市舉行

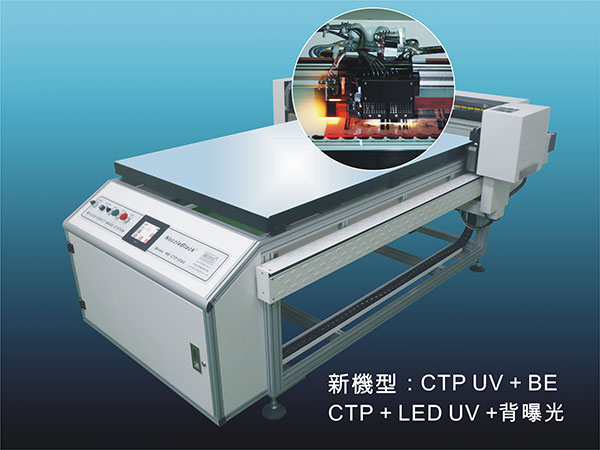

平台式CTP噴墨成像機+ LED /UV主曝光+背面曝光 三機一體

超越CDI Cantilever

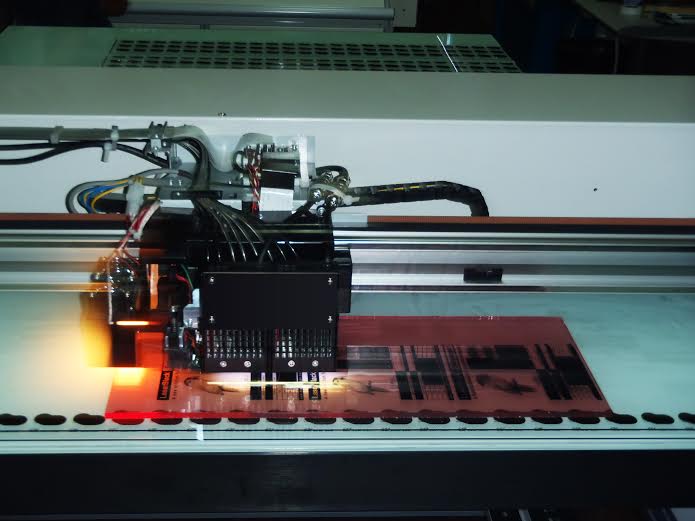

CTP直接噴墨成像 + UV 雙面曝光打印機

2015年10月05日是一個值得慶祝的日子,因為這一天在我們的NozzleBlack CTP實驗室中,又完成了一項FLEXO印刷製版界的新創舉。

NozzleBlack CTP inkjet direct image flat-bed printer,噴墨黑客平台式直接打印成像系統自從 2014年11月於中國上海的全印展首次實演以來,在Flexo業界採用噴墨的方式直接成像在柔印樹脂版上,值稱是一項首創,驚動了全球柔版印刷界的朋友,因為這是採用噴墨CTP成功的第一次案例。

2015年4月TAPPI國際瓦楞紙箱大會在上海召開,上海國際瓦楞展同時在博覽中心舉行,展會上各國嘉賓眼見免用底片製版的噴墨成像打印機輾新的呈現在眼前,目睹噴墨成像現場展示表演的一幕,也預見了FLEXO製版將來的變革,掌聲不停。有位美洲來的業界朋友,帶著秘書小姐在我們的展位上足足呆了三天,也給了很多的建議。

此次完成的創舉就是他給我們的寶貴意見,未何不把影像曝光及背面曝光就在CTP平台機上連同直接噴墨成像三機一體, 一氣呵成不是可以節省更多時間更有效率,省去搬運/轉面曝光的人工與版材受損的機會,又可減少了一部曝光設備嗎?

眾所周知, LED /UV的強度發展關鍵是在於晶圓,螢光粉和光轉換率等科技的提升，所幸這些相關技術多是台灣科技界的強項最近已都獲得突破足以供給柔版樹脂版及網版製版的主曝光作業使用。這也正可解決網版界的朋友最常發生因網框的存在衍生的真空吸氣不良引發影像模糊而招致製版失敗的問題。

2015年10月05日是歷史性的一個大日子,因為成功測試CTP + 平台打印機上雙面在線UV曝光,這是一項比 Esco CDI Cantilever 懸臂式UV單面曝光更加先進的印前設備與柔印製版新技術,龍臣印刷科技已經正式推出此項新產品。

尺寸有兩款 :42 x 60 英吋 (Model: 1080) 和 52 x 80 英吋 (Model:1320)。
www.ctpinkjet.com flexotec@ms32.hinet.net

免用底片--- 製版界大革命 ---全自動化

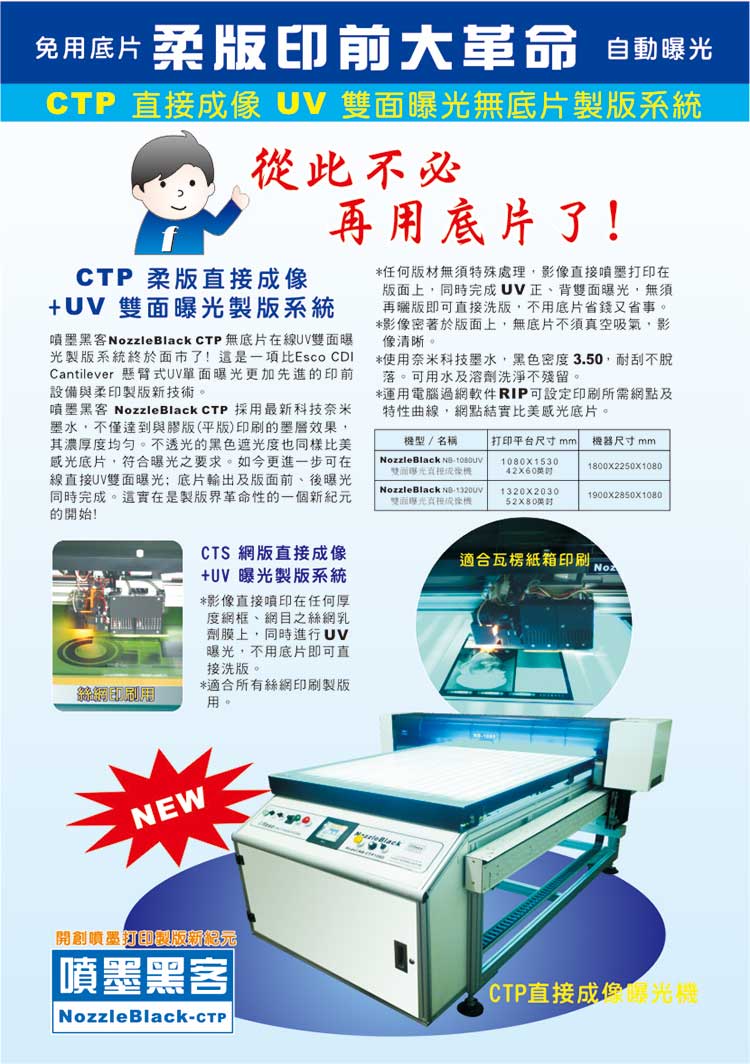

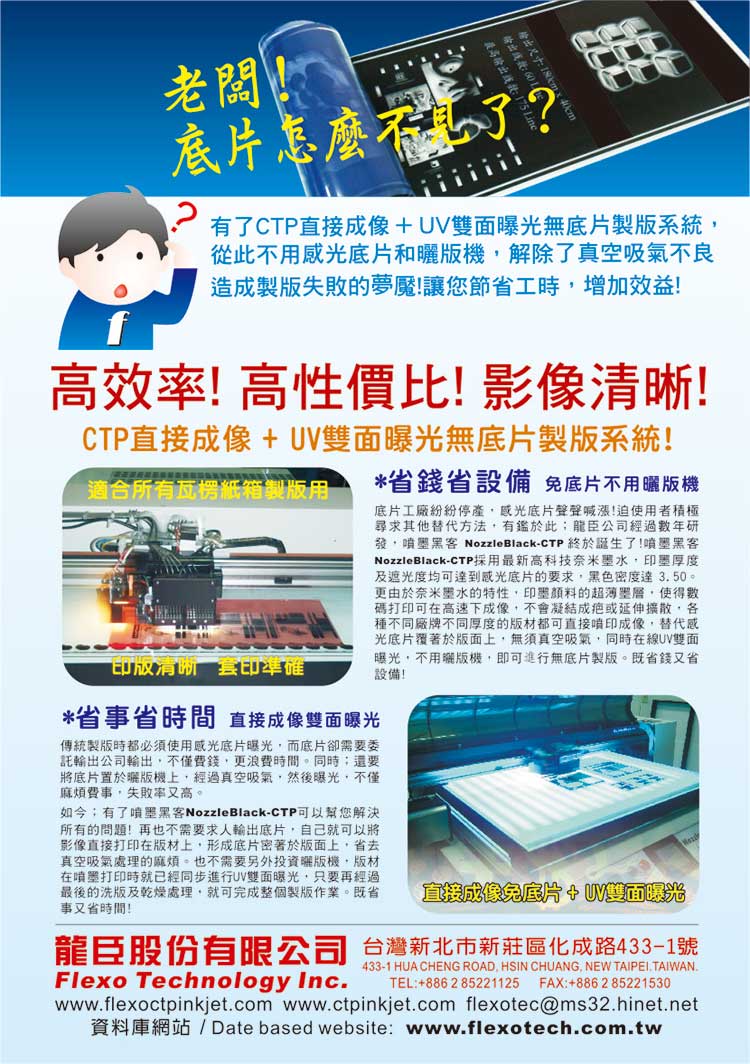

CTP 直接成像 UV 雙面曝光

+ 全自動洗版、除黏、乾燥，一次OK!

步驟 1 -----

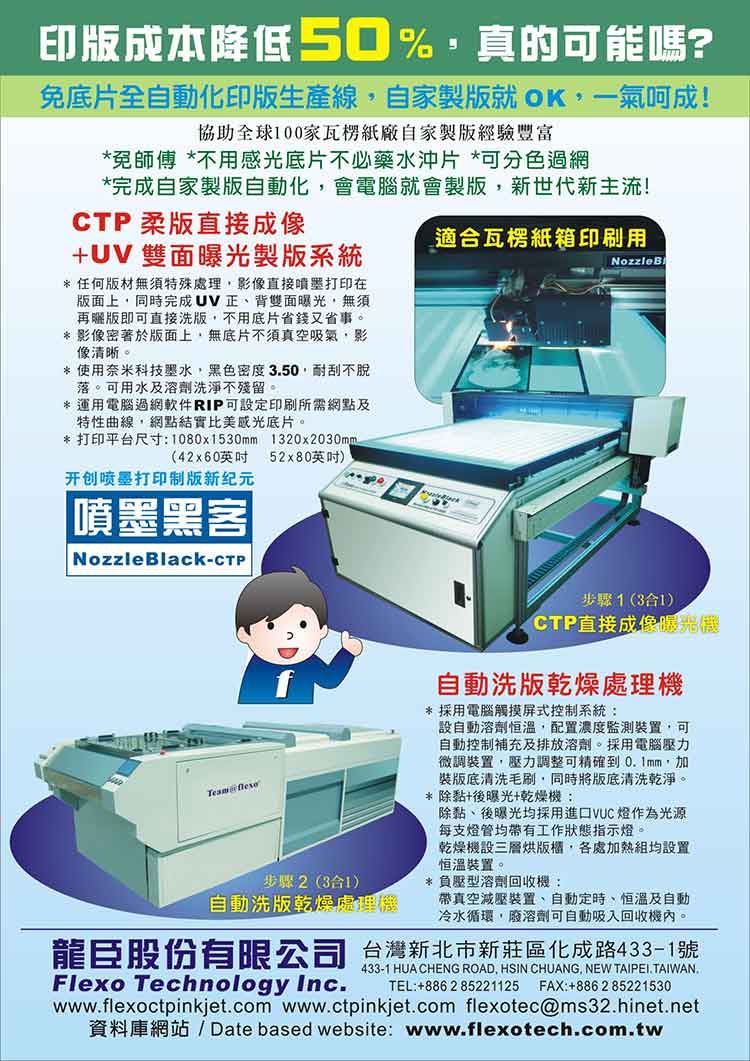

CTP柔版直接成像+UV雙面曝光製版系統

*任何版材無須特殊處理，影像直接噴墨打印在版面上，同時完成 UV 正、背雙面曝光，無須再曬版即可   直接洗版，不用底片省錢又省事。

*使用奈米科技墨水，黑色密度3.50，耐刮不脫落。可用水及溶劑洗淨不殘留。

*運用電腦過網軟件 RIP 可設定印刷所需網點及特性曲線，網點結實比美感光底片。

*打印平台尺寸:1080x1530mm (42x60英吋)    1320x2030mm (52x80英吋)

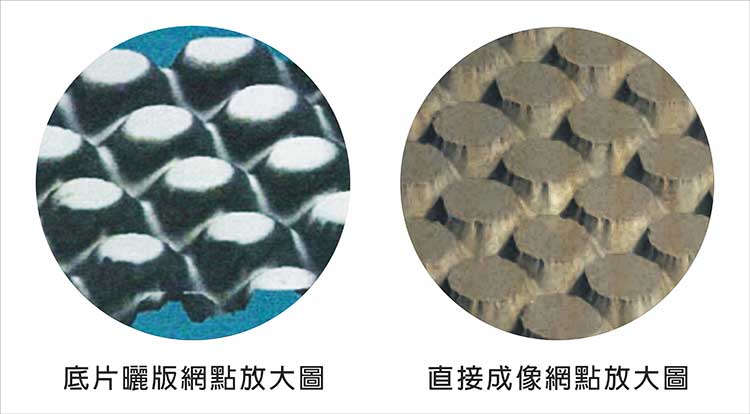

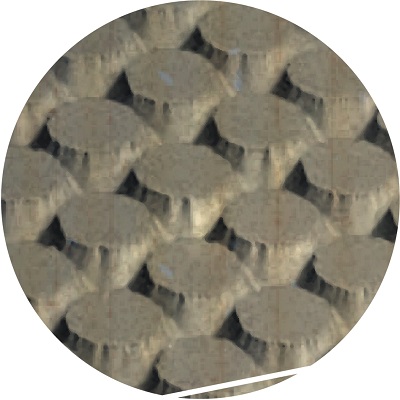

NozzleBlack CTP 與傳統柔版平網

高倍率放大比較圖

開創噴墨打印新紀元 ----

噴墨黑客 NozzleBlack-CTP

步驟 2 ----

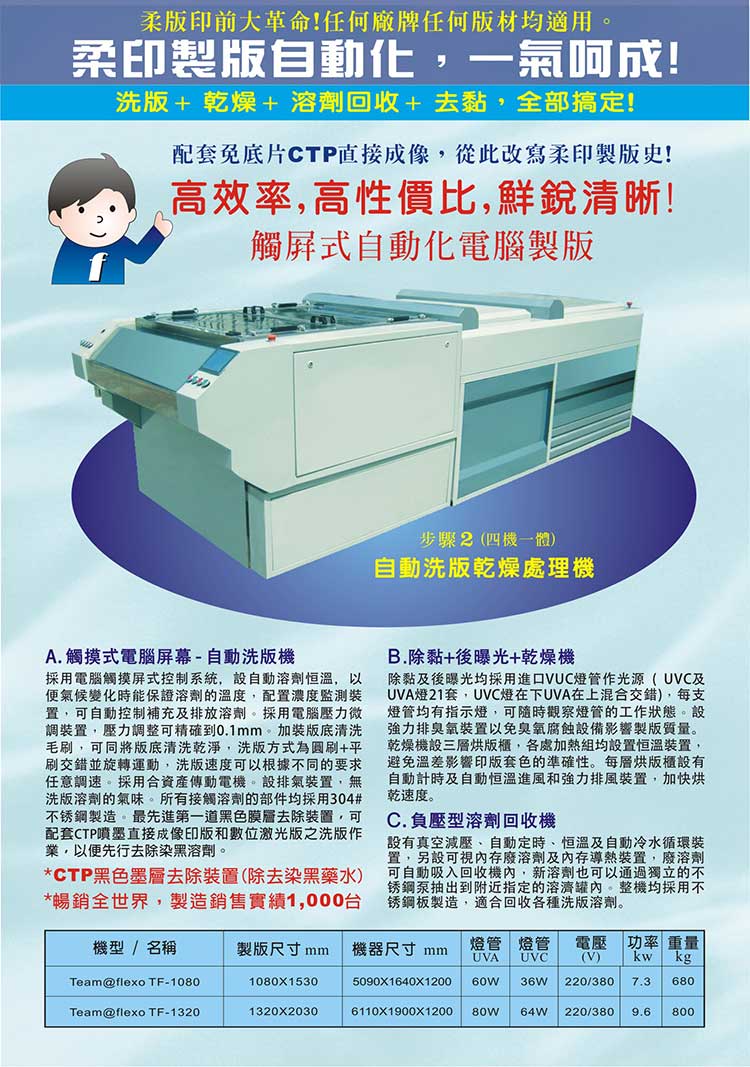

自動洗版乾燥處理機

  柔印製版，工藝雙全!

   設自動溶劑恒溫，配置濃度監測裝置，可自動控制補充及排放溶劑。採用電腦壓力微調裝置，壓力調    整可精確到  0.1mm，加裝版底清洗毛刷，同時將版底清洗乾淨。

* 除黏+後曝光+乾燥機 :

   除黏、後曝光均採用進口 VUC 燈作為光源，每支燈管均帶有工作狀態指示燈。

* 負壓型溶劑回收機 :

   帶真空減壓裝置，自動定時，恒溫及自動冷水循環，廢溶劑可自動吸入回收機內。

噴墨黑客CTP 免底片免吸氣 柔版直接成像機

常 見 問 題 解 答 (Q&A)



1. 免底片免吸氣噴墨黑客直接成像機是如何被研發出來的呢?



2006年,自從雷射黑客加黑機由龍臣印刷科技開發量產上市之後,全球2萬名用戶對於它的實用性非常地喜歡並肯定其快速低成本的優點,但對於尺寸只有A4 / A3感到太小不夠使用,很多需要使用大尺寸底片晒版的使用者,於是提出採用噴墨列印方式來取代感光底片輸出機出片的要求。但其製作方式,採用必須特殊塗佈的膠片來噴印,因此成本是偏高。龍臣印刷科技的研發小組於是有了更超越的構想讓沒有經過塗佈處理的任何透明膠片也可以用噴墨的方式噴印出黑色的底片,以降低製作成本,黑度夠黑,而且可百分百成功。因為這項創新是可以噴印超黑的墨層在任何未經處理的膠片上,所以也可以噴印在任何的感光性版材的表面上包括柔版與樹脂凸版(以及網版經過塗佈的感光膜上)。噴墨黑客NozzleBlack CTP噴墨成像機於是問世,這是雷射黑客加黑機上市後第8年後的2014年。

2. 使用噴墨黑客直接成像機有何好處呢?



a.  可以使用任何廠牌的柔版,樹脂版不必再使用價格昂貴的數位版材

b.  不再使用膠片,成本只是黑色墨水,降低成本。而且成功率百分百

c.  不用真空吸氣,不會有髒點,或包有空氣吸氣不良導致製版失敗的問題

d.  背面曝光可在機上進行,不必翻面節省人力並減少碰撞損板的機會

e.  噴印後同時進行led / uv曝光,使版面硬化 (也可再行加強曝光)

f.  噴印速度每小時3.5平方米,一個工作天可製版30平方米以上

g.  更尖銳的影像再現，減少人力、節約時間整體製版成本下降

h.  越大張的版越好做，又好又快又節省成本

3. 噴印製版精度與濃度如何

黑色濃度可達3.50以上,非常適合超長時間曝光的柔版來使用,其解析度可達85線,網點圓滿結實可晒出尖銳清晰的細點與細字,非常適合瓦楞紙印刷製版的使用

4. 墨層容易掉落嗎?可以防水嗎?



在噴印之後有熱風馬上吹乾墨水影像不會擴散,暈開,也不會怕水,黑色影像不會掉落

5. 噴墨黑客CTP成像機使用何種墨水呢?

噴墨黑客使用弱溶劑型墨水它是一種高黑濃度的奈米印墨,只要薄薄的一層就有超黑的濃度在曝光時,能夠扺擋紫外線的透過

6. 墨水的消耗量呢?噴印速度呢?



噴墨黑客墨水的消耗量為每米平方10-20ml(毫升)視黑色域多少而定(通常負片為80-95%黑色),噴印速度每小時1.5-3.0米平方也就是20-40分鐘可印1米平方(視機種及設定條件而異)

7. 最佳再現為多少線數?

噴墨黑客建議您配合工作所須的RIP軟件,最佳線數可達85線,足夠網版及瓦楞紙箱印刷的使用,綽綽有餘,分色過網從此不必師傅會使用電腦的人即可操作自如

8. 墨水有毒性或含有害的物質嗎?



使用的黑色墨水及清潔液為環保型弱溶劑對綠色環境非常友善是一種不含毒性及有害物質無臭無味的墨水

9. CTP的機器須要放在何種地方?



最好是在有空調的室內,因為是同時製作底片及製版,所以須要一個乾淨,清涼,乾燥的工作環境,製作出來的版子就會乾淨漂亮

10. 那裡可以買到墨水,有否運輸上的問題?

印墨與清潔液都是包裝在200ml的封閉型塑料袋中使用時在放入墨匣中,可以噴印10-20 m²的版材。清潔液的使用多在自動清洗時其實用量並不多,只是在強制清洗時,才會消耗較多。請注意,切勿使用其他墨水,因為不同成份的墨水會導致噴頭的堵塞與損害而致不堪使用

11. 須要購買數位版來使用嗎?

噴墨黑客的好處就是不必使用數位版的數位化噴印,所以只使用傳統柔版就可以達到數位版的效果,而且成本低廉(約可節省30%以上)

12. 噴印後,洗版前如何去除黑色墨層呢?

如同數位版一樣,在進入洗版前必須把黑墨先去除掉,以免沾污了洗版的藥水 :

a.  可以使用粘性膠帶全面貼上,然後撕去以去除黑墨

b.  使用洗版溶劑先洗一次

c.  新一代自動洗版機都有先去除黑墨的裝置,採購時請多加注意

d.  也可購買分離式的黑墨去除機

13. 有否其他墨水可以使用呢?

    不,嚴禁使用其他的墨水與清潔液,因為墨管與噴頭都很容易會堵塞與受損,

    同時您的保固服務也會因此而消失

14. 黑墨會很快地乾燥嗎?

是的,我們的機器配有紅外線燈發出熱氣並用風扇快速吹向噴好的影像,以防止印墨的擴散,使影像清晰又乾淨

15. 網版製版也可使用嗎?

本機的高度可調至100mm,所以,所有的網版版框也都可以噴製影像並同時進行uv在線曝光免除頭痛的網框吸氣不良與底片曝光困難問題

16. 噴墨黑客成像機須要常常調整嗎?

只要插電每天都會自動清洗四次,每次的使用自動清洗的功能就會有作用。除非發現影像髒污或經一段時間沒有使用時才有需要

17. 噴墨黑客的保固期限為何?

保固期為一年,除了噴頭之外(因原廠無保固)

若使用其他墨水而發生故障恕不服務

18. 噴墨黑客成像機有何使用要領?

    a. 最好每天都印,並且遵照我們的教導與指示來噴印,永不使用其他墨

       水與清潔液以免噴頭發生問題

    b. 噴墨黑客成像機只要插電並開機就會自動頻繁的清洗噴頭以隨時保

       持噴印之最佳狀況(請注意,插電並開機)

    c. 隨時注意墨水及清潔液量以應付每日的作業,尤其是在製作超大面積

       版材噴印之前

19. 使用噴墨黑客成像機量產時要注意什麼?

    a. 越大的越好做,而且省掉越多的人工,免底片免吸氣,不必翻面省掉越

       多的人力與減少搬運版材受損的機會

    b. 我們的Model : NB-1080 製版速度為每小時 1.5米平方

    c. CTP1550-4260 / 1550-5280高速度精度第二代噴墨黑客成像機則

       每小時可以噴印3.0米平方,兩種機型可供您選擇。

20. 墨水消耗與成本不知何何呢?

    使用噴墨黑客負底片成像機唯二的成本就是墨水與清潔液,每平方的影

    像使用10-20ml的墨水(視設定條件而定)清潔液則只在清洗時才用到,

    其用量非常節省。我們把墨水和清潔液分別裝在塑料袋中(使用時放入

    墨匣中,墨匣則可重複使用) 因為這是維持印墨不受汙染與輝發的最佳

    包裝方式也可永久保存。

    墨袋價格每袋為美金50.- / 200 ml

    清潔液 每袋為美金 20.- / 200 ml

                 若有其他問題,歡迎隨時提出以便答覆
